Описание

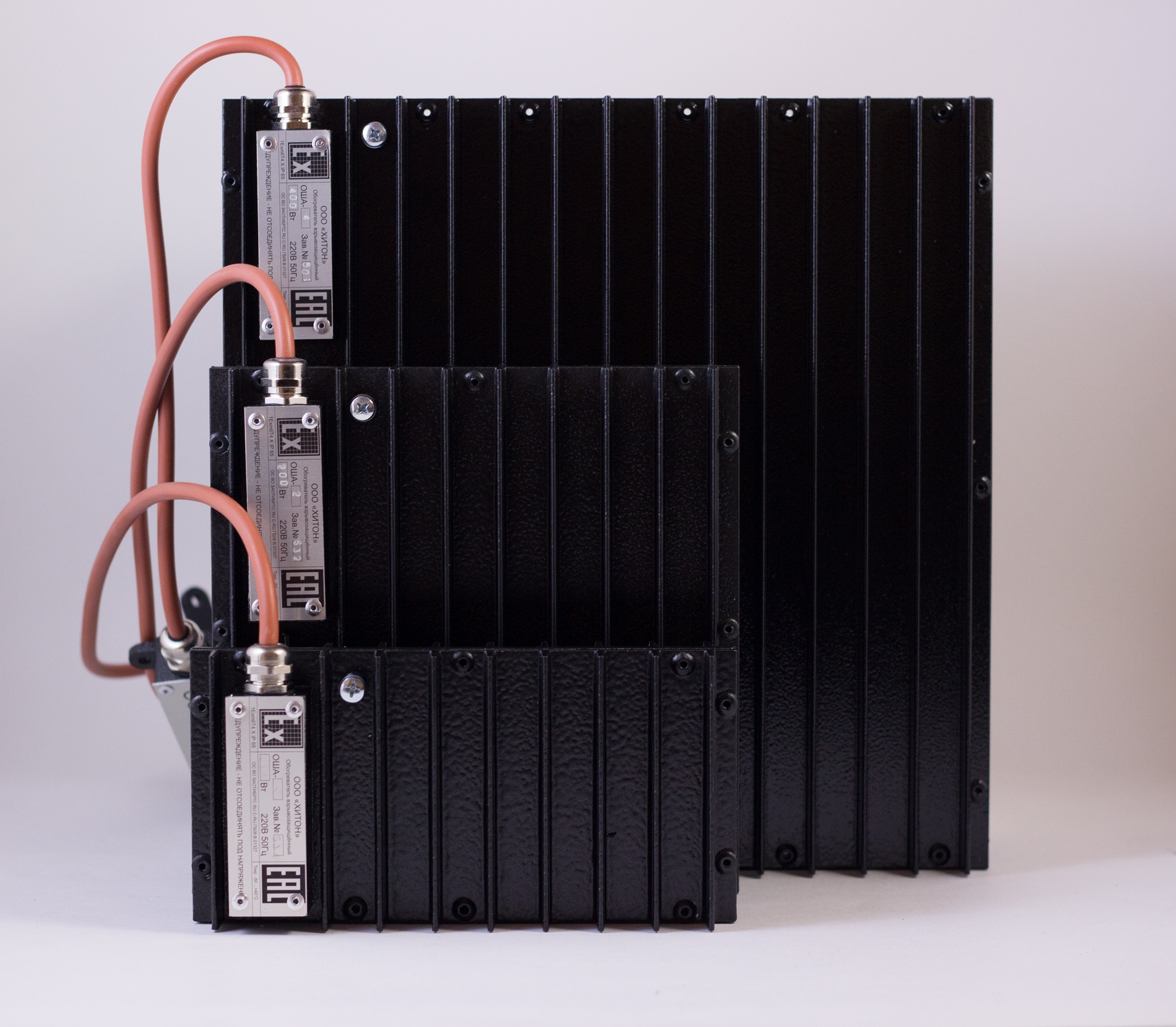

Обогреватели взрывозащищенные серии ОША-Р предназначены для обогрева шкафов автоматики, управления, измерения и сигнализации, а также других подобных электроустановок, эксплуатируемых в условиях пониженной температуры окружающего воздуха.
Обогреватели уровнемеров типов ОУР, ОУР-ПЛ предназначенные для обогрева приборов КИПиА, а также участков нефтепроводов в зимний период на выходе из устья скважин. Данные обогреватели могут использоваться также для местного обогрева различных замерзающих участков технологических трубопроводов, например, в местах размещения вентилей, задвижек и т.п., применяемых в топливно-энергетических комплексах, нефтяной и других отраслях промышленности.
Обогреватели имеют взрывозащиту вида «герметизация компаундом (m)», имеют маркировку взрывозащиты 1EхmbIIТ4 Gb X соответствуют требованиям ГОСТ 30852.0-2002 и ГОСТ 30852.17-2002, и могут использоваться как самостоятельные изделия во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты 1ExmbIIT4 Gb X и требованиям ГОСТ 30852.13-2002.
Питание обогревателей осуществляется от сети переменного тока напряжением 220 В с частотой 50 Гц. Сопротивление изоляции не менее 20 Мом, электрическая прочность изоляции не менее 1500 В.
| Тип обогревателя | Номинальная мощность, Вт | Габаритные размеры, мм | Масса, кг | Условная поверхность обогрева, м2 | ||
| Длина | Ширина | Высота | ||||

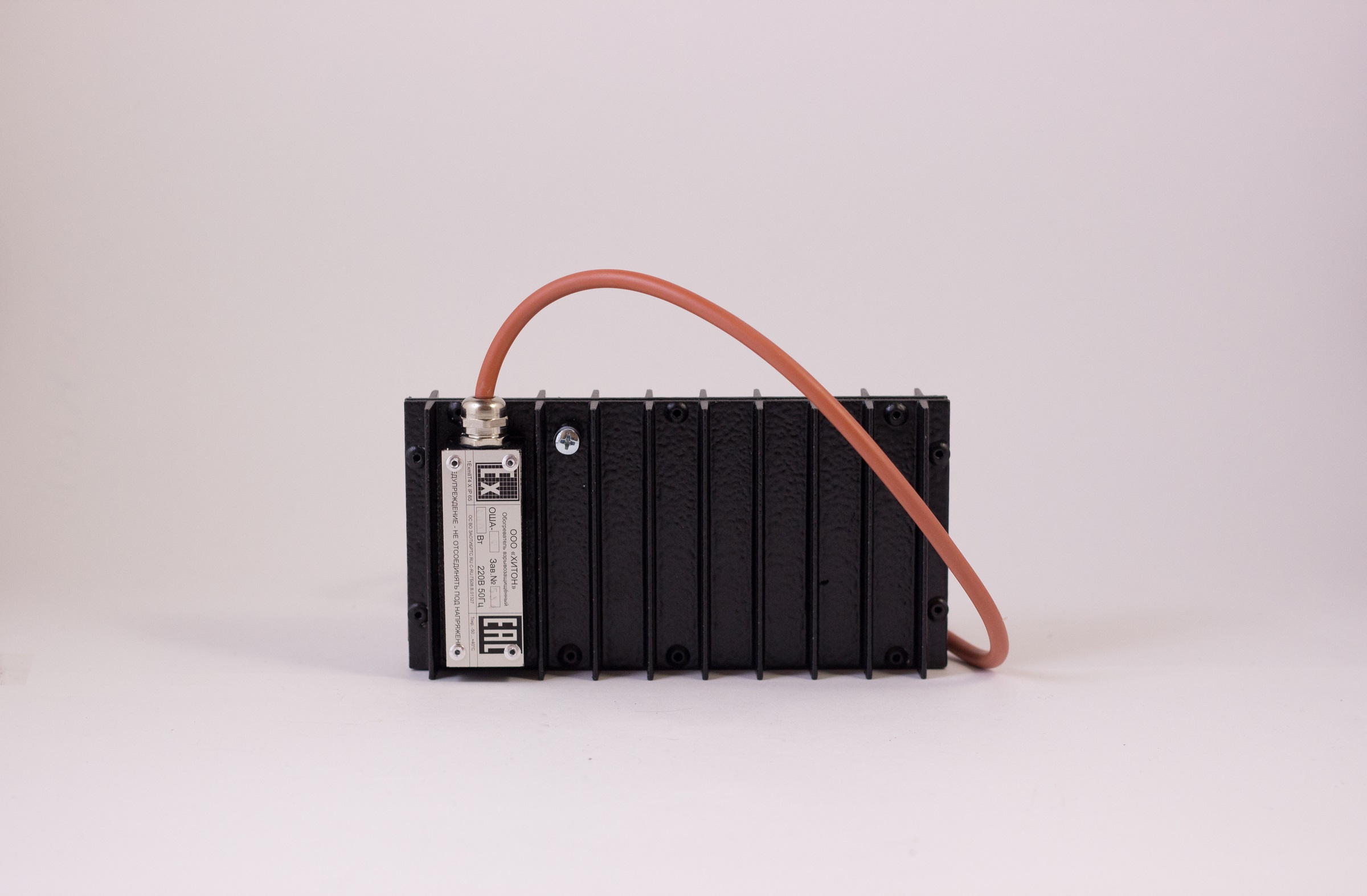

| ОША- Р-1 | 100 | 100 | 200 | 75 | 0,8 | 1 |
| ОША- Р-2 | 200 | 200 | 200 | 75 | 1,4 | 2 |
| ОША- Р-3 | 300 | 300 | 200 | 75 | 2 | 3 |
| ОША- Р-4 | 400 | 300 | 300 | 75 | 2,6 | 4 |

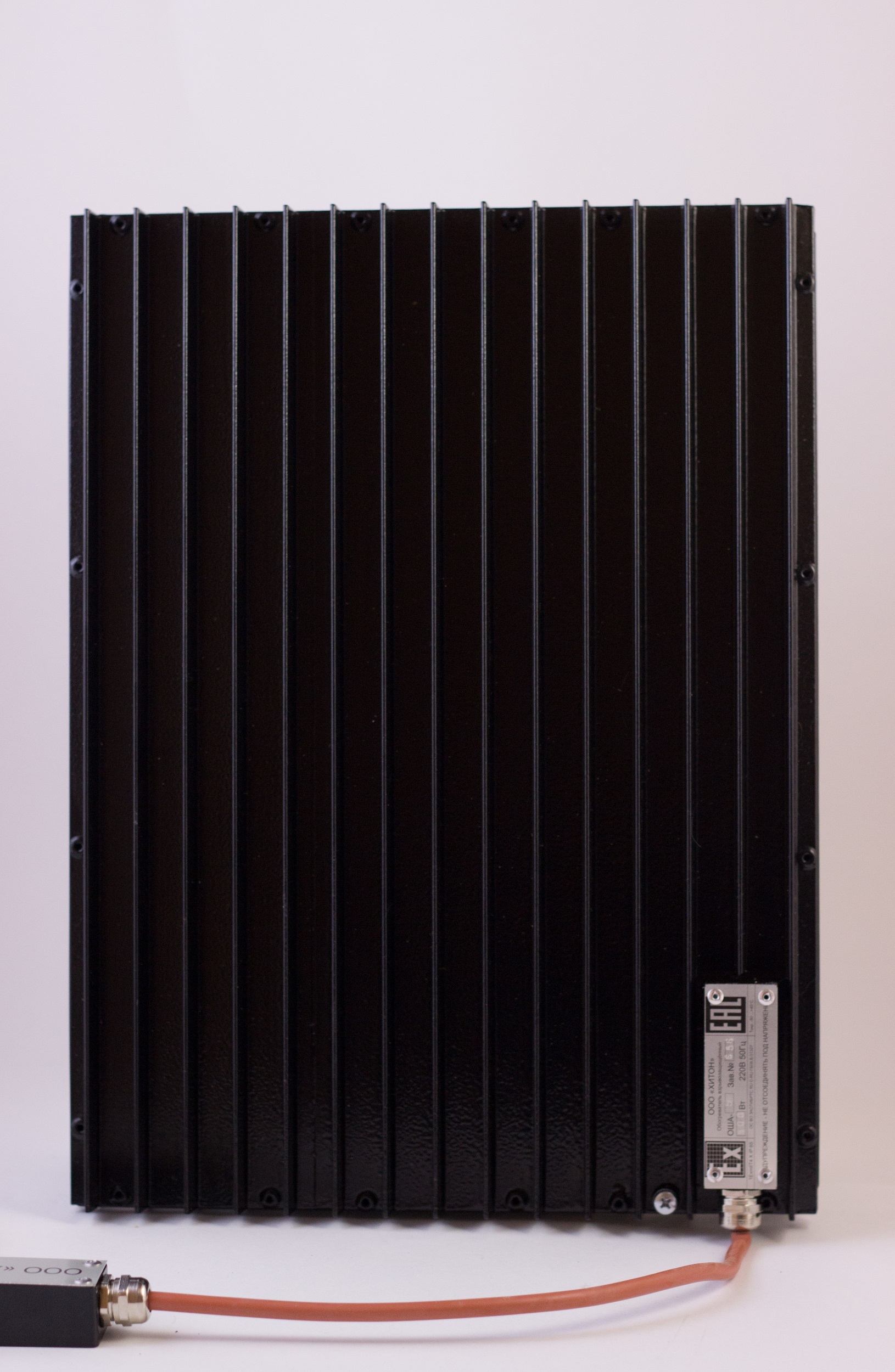

| ОША- Р-5 | 500 | 400 | 300 | 75 | 3,2 | 5 |

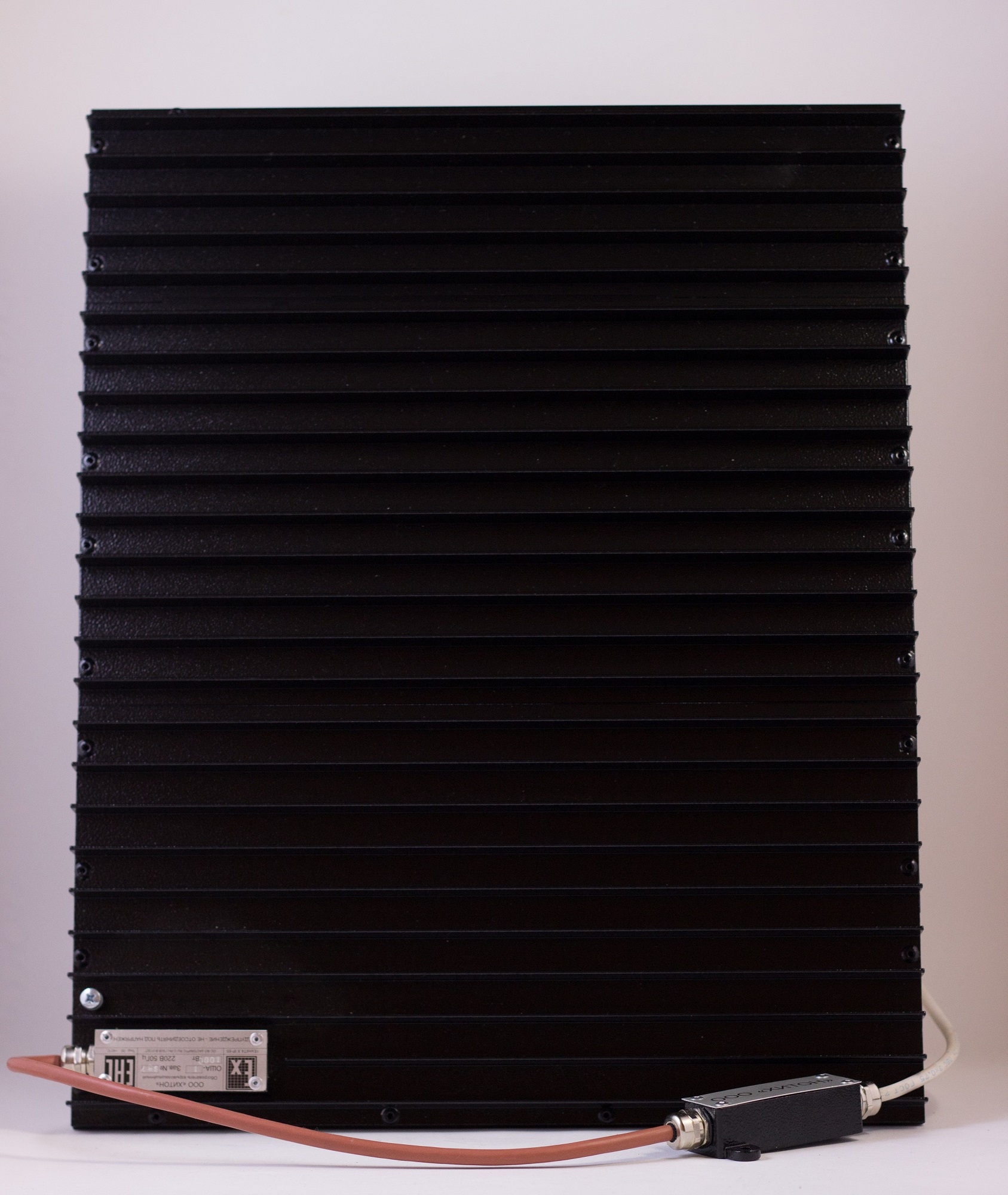

| ОША- Р-10 | 1000 | 400 | 500 | 75 | 6,5 | 10 |
| ОША- Р-15 | 1500 | 700 | 400 | 75 | 9,2 | 15 |
| ОША- Р-20 | 2000 | 700 | 500 | 75 | 11,8 | 20 |
В комплект поставки обогревателя входят:
1). Обогреватель с присоединенным кабелем питания 4м. — 1 шт.
2). Кронштейны для крепления — 2 или 4 шт.
3). Винты — саморезы для крепления — 4 или 8 шт.
4). Руководство по эксплуатации (совмещенное с паспортом) — 1 экз.
| Тип обогревателя | Номинальная мощность, Вт | Габаритные размеры, мм | Масса, кг | Диаметр обогреваемой трубы, мм | ||
| Длина | Ширина | Высота | ||||
| ОУР-1 | 75 | 120 | 90 | 50 | 0,6 | 60 |
| ОУР-2 | 40 | 120 | 60 | 30 | 0,5 | 80 |
| ОУР-3 | 75 | 120 | 90 | 60 | 0,6 | 42 |

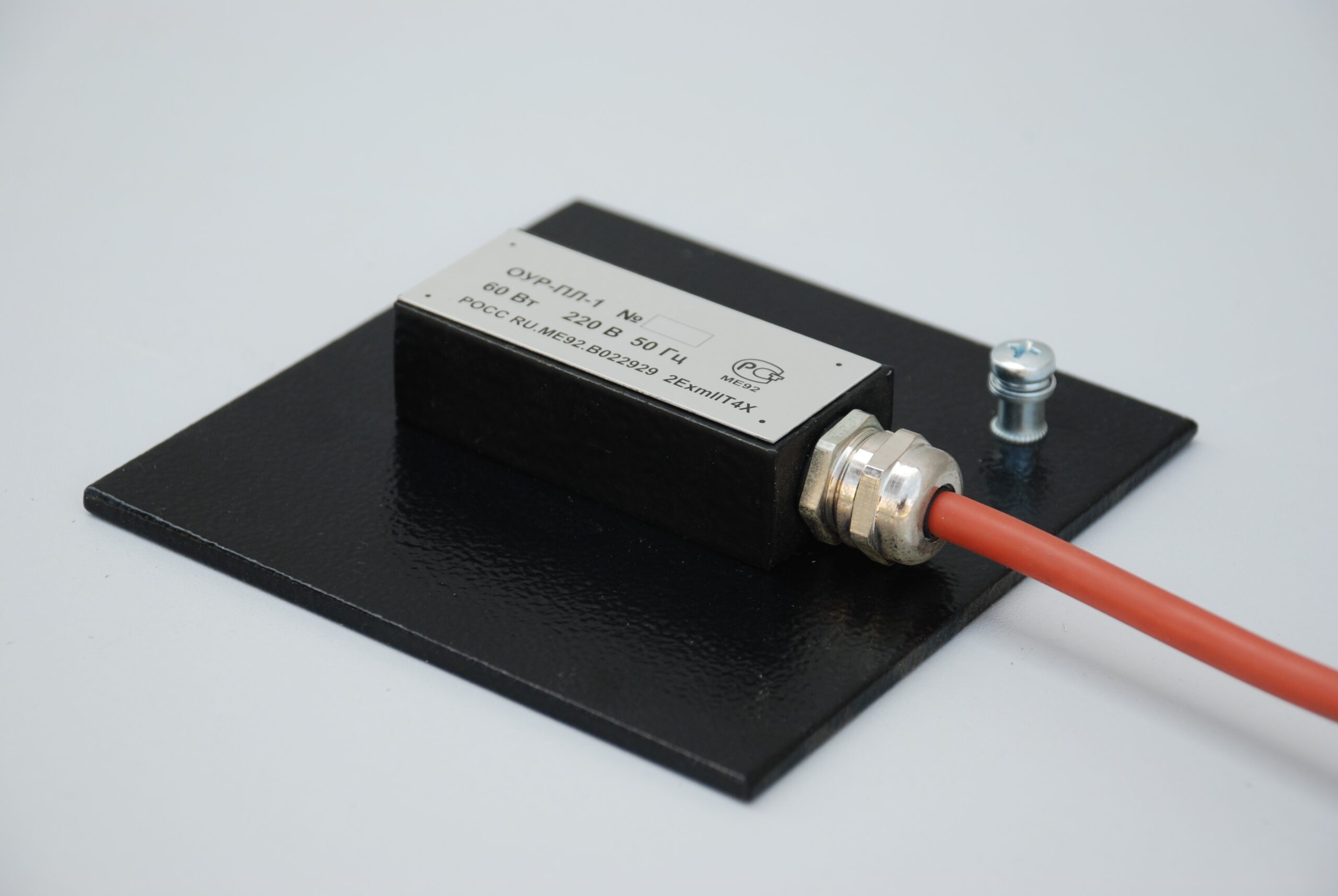

| ОУР-ПЛ-1 | 60 | 120 | 120 | 32 | 0,25 | х |
| ОУР-ПЛ-2 | 100 | 120 | 220 | 32 | 0,4 | х |
| ОУР-ПЛ-3 | 75 | 140 | 140 | 32 | 0,3 | х |
| ОУР-ПЛ-4 | 150 | 220 | 220 | 32 | 0,6 | х |
В комплект поставки обогревателя входят:
1). Обогреватель с присоединенным кабелем питания 3м. — 1 шт.
2). Скобы крепления или хомуты (в зависимости от заказа) — 2 шт.
3). Руководство по эксплуатации (совмещенное с паспортом) — 1 экз.
