Описание
Датчики-реле уровня (сигнализаторы) РОС 101, РОС 101-И предназначены для контроля (сигнализации) предельного положения уровня жидких, твердых (сыпучих и кусковых) сред, зерна и продуктов его размола, сжиженных газов в одной точке, а также контроля уровня раздела сред: вода — светлые нефтепродукты, вода сжиженные — углеводородные газы и других жидкостей с резко отличающимися относительными диэлектрическими проницаемостями.

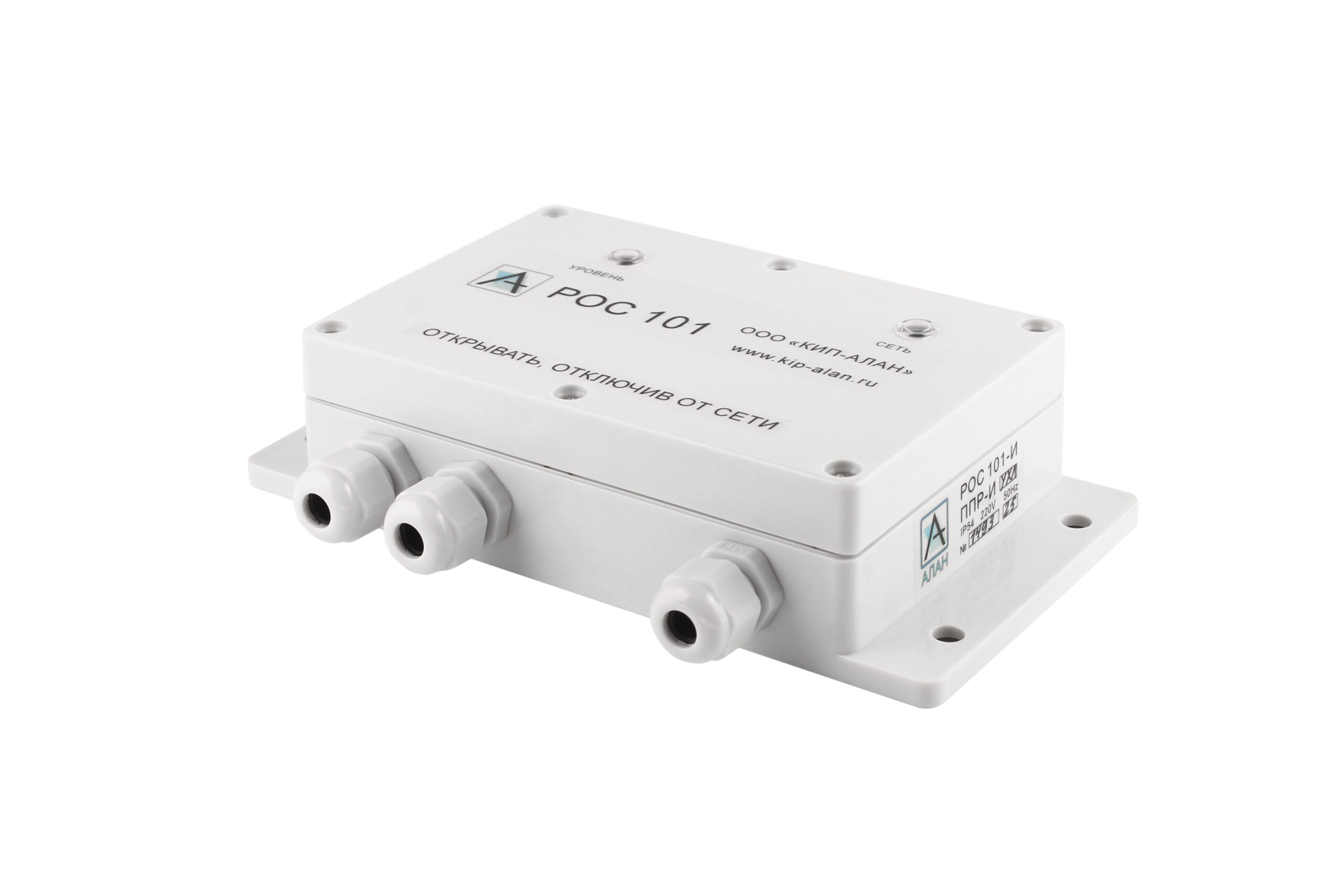

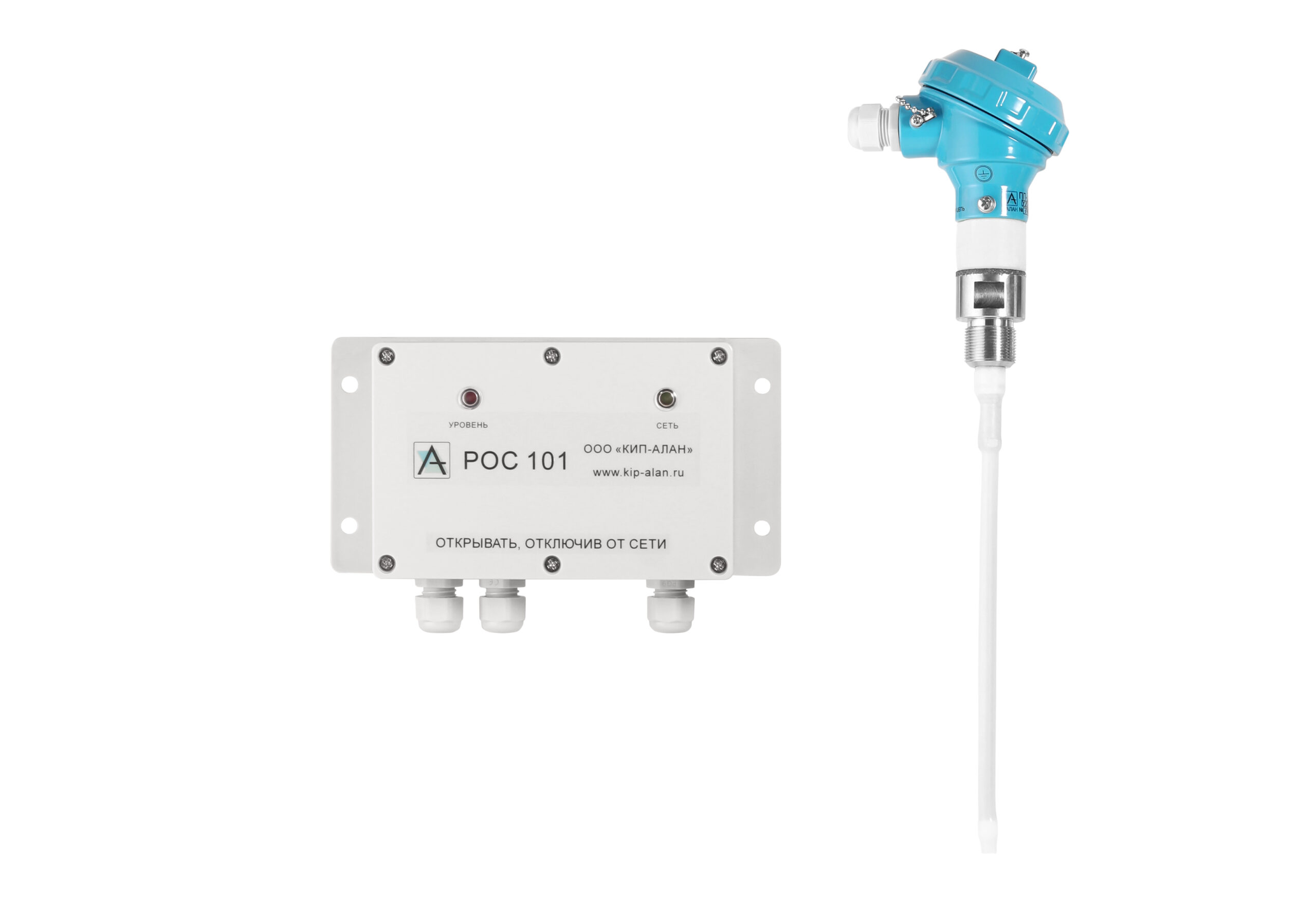

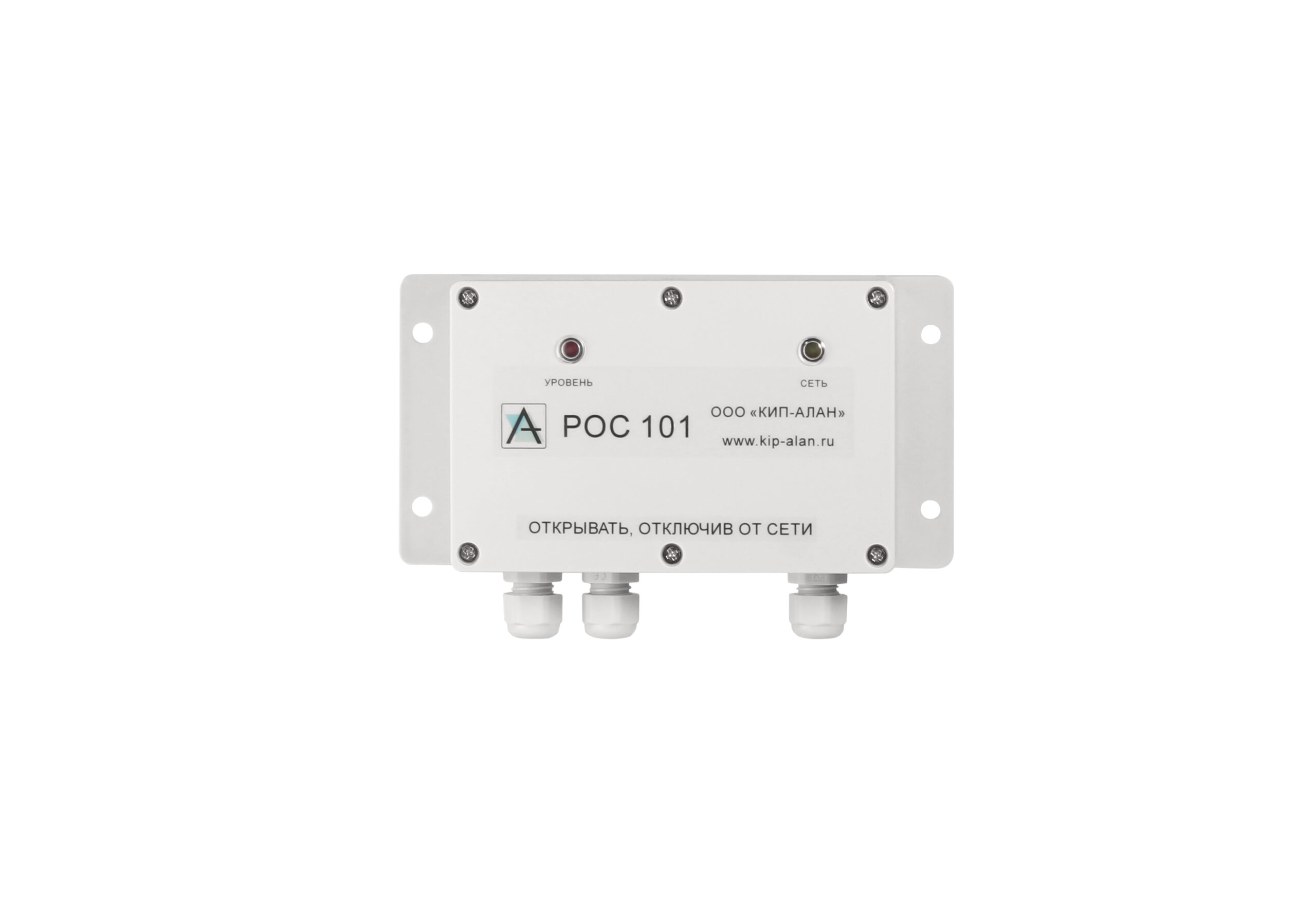

Сигнализаторы обеспечивают релейный выходной сигнал и световую индикацию достижения заданного уровня. Датчики-реле уровня состоят из первичного преобразователя емкостного типа (далее — ПП) и передающего преобразователя (далее — ППР). Сигнализаторы имеют не взрывозащищенное (РОС 101) и взрывозащищенное (РОС 101-И) исполнения. ПП-И датчика-реле уровня РОС 101-И имеют маркировку взрывозащиты «0ExiаllCT6GaX» по ГОСТ 31610.0, соответствуют требованиям ГОСТ 31610.11 и могут устанавливаться во взрывоопасных зонах помещений и других установок согласно документам, регламентирующим применение электрооборудования во взрывоопасных зонах помещений и наружных установок. ППР сигнализаторов РОС 101-И имеют маркировку взрывозащиты «[ExiаGa]IIC», искробезопасные выходные цепи «iа» по ГОСТ 31610.0 и предназначены для установки вне взрывоопасных зон.
Пример записи сигнализатора общепромышленного исполнения с ПП модели 011, длиной погружаемой части 0,1 м, климатическое исполнение УХЛ:
«Датчик-реле уровня РОС 101-011-УХЛ-0,1 ТУ 26.51.52-011-60208830-2021»
Пример записи сигнализатора взрывозащищенного исполнения с ПП модели 021 и длиной погружаемой части 0,25 м, климатическое исполнение УХЛ:
«Датчик-реле уровня РОС 101-021И-УХЛ-0,25 ТУ 26.51.52-011-60208830-2021»
| Условное обозначение | Конструктивное исполнение | Длина ЧЭ, м | Физическое состояние, электрические свойства | Темпер., ОС | Раб.изб.давл., Pраб, МПа |
| РОС 101-011 РОС 101-011И | Стержневой неизолированный | 0,1-4,0 | Жидкая, сыпучая, неэлектропроводная | -100 +250 | 2,5 |
| РОС 101-021 РОС 101-021И | Стержневой изолированный | 0,1-4,0 | Жидкая, сыпучая, электропроводная | -100 +250 | 2,5 |
| РОС 101-061 РОС 101-061И | Цилиндрический неизолированный-Ф | 0,1-1,0 | Жидкая, неэлектропроводная в т.ч. сжиженные газы | -100 +100 | 2,5 |
| РОС 101-062 РОС 101-062И | Цилиндрический неизолированный-Ф | 0,1; 0,25 | Жидкая, электропроводная Разделы сред (св.нефтепр/вода) | -100 +100 | 2,5 |
| РОС 101-081 РОС 101-081И | Цилиндрический неизолированный | 0,1-1,0 | Жидкая, неэлектропроводная в т.ч. сжиженные газы | -100 +100 | 2,5 |
| РОС 101-085 РОС 101-085И | Цилиндрический изолированный | 0,1; 0,25 | Жидкая, электропроводная Разделы сред (св.нефтепр/вода) | -100 +100 | 2,5 |
| РОС 101-091 РОС 101-091И | Тросовый неизолированный | 2,0-22,0 | Жидкая, сыпучая, неэлектропроводная | -40 +100 | — |
| РОС 101-093 РОС 101-093И | Тросовый изолированный | 2,0-22,0 | Жидкая, сыпучая, электропроводная | -40 +100 | — |
| Примечание: по согласованию с изготовителем допускается поставка приборов с длиной погружаемой части ЧЭ, отличающейся от приведенной в таблице. | |||||
Параметры питания:
— напряжение от 187 до 242 В (номинальное напряжение 220 В);
— частота переменного тока (50±1) Гц;
— напряжение питания постоянного тока 24 В±10.
Мощность, потребляемая приборами, В.А, не более 4
Предельная электрическая нагрузка на контакты выходных реле:
— постоянный ток, напряжение 30 В — 5, 8, 16 А;
— переменный ток, напряжение 250 В — 5, 8, 16 А.
Коммутируемая мощность для приборов взрывобезопасного исполнения, В.А, не более 150.
По степени защищенности от проникновения воды и пыли приборы соответствуют IP54 или IP65 по ГОСТ 14254-96.
Приборы устойчивы к воздействию климатических факторов внешней среды:
температуры окружающего воздуха в рабочем диапазоне:
— от минус 50 до плюс 60 °С для ПП;
— от минус 30 до плюс 50 °С для ППР.
Показатели надежности:
— вероятность безотказной работы приборов с учетом технического обслуживания, регламентируемого руководством по эксплуатации, за время 2000 ч, не менее 0,98;
— установленная безотказная наработка 40000 ч;
— средний срок службы приборов 12 лет.
| Наименование | Обозначение документа | Кол-во | Примечание |
| Преобразователь первичный | ПП | 1 шт. | |
| Преобразователь передающий | ППР | 1 шт. | |
| Руководство по эксплуатации | ЛЕАМ.407522.001 РЭ | 1 экз. | Допускается прилагать 1 экз. на партию до 10 приборов, поставляемых в один адрес. |
| Паспорт | ЛЕАМ.407522.001 ПС | 1 экз. |
