Описание
Датчики-реле уровня (сигнализаторы) РОС 102, РОС 102-И предназначены для контроля (сигнализации) предельных положении уровней жидких, твердых (сыпучих и кусковых) сред, зерна и продуктов его размола, сжиженных газов в двух точках, а также контроля уровня раздела сред: вода — светлые нефтепродукты, вода сжиженные — углеводородные газы и других жидкостей с резко отличающимися относительными диэлектрическими проницаемостями.

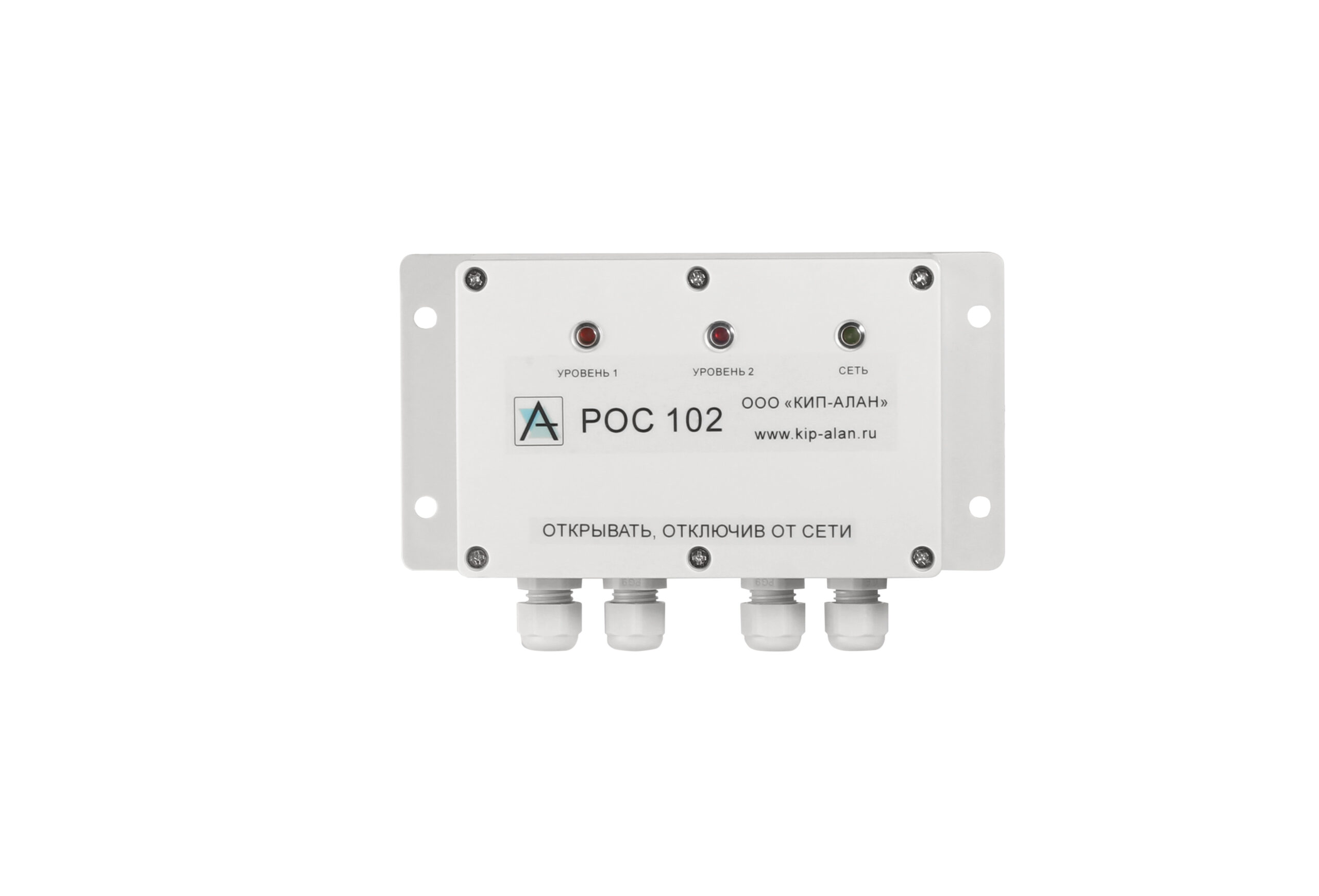

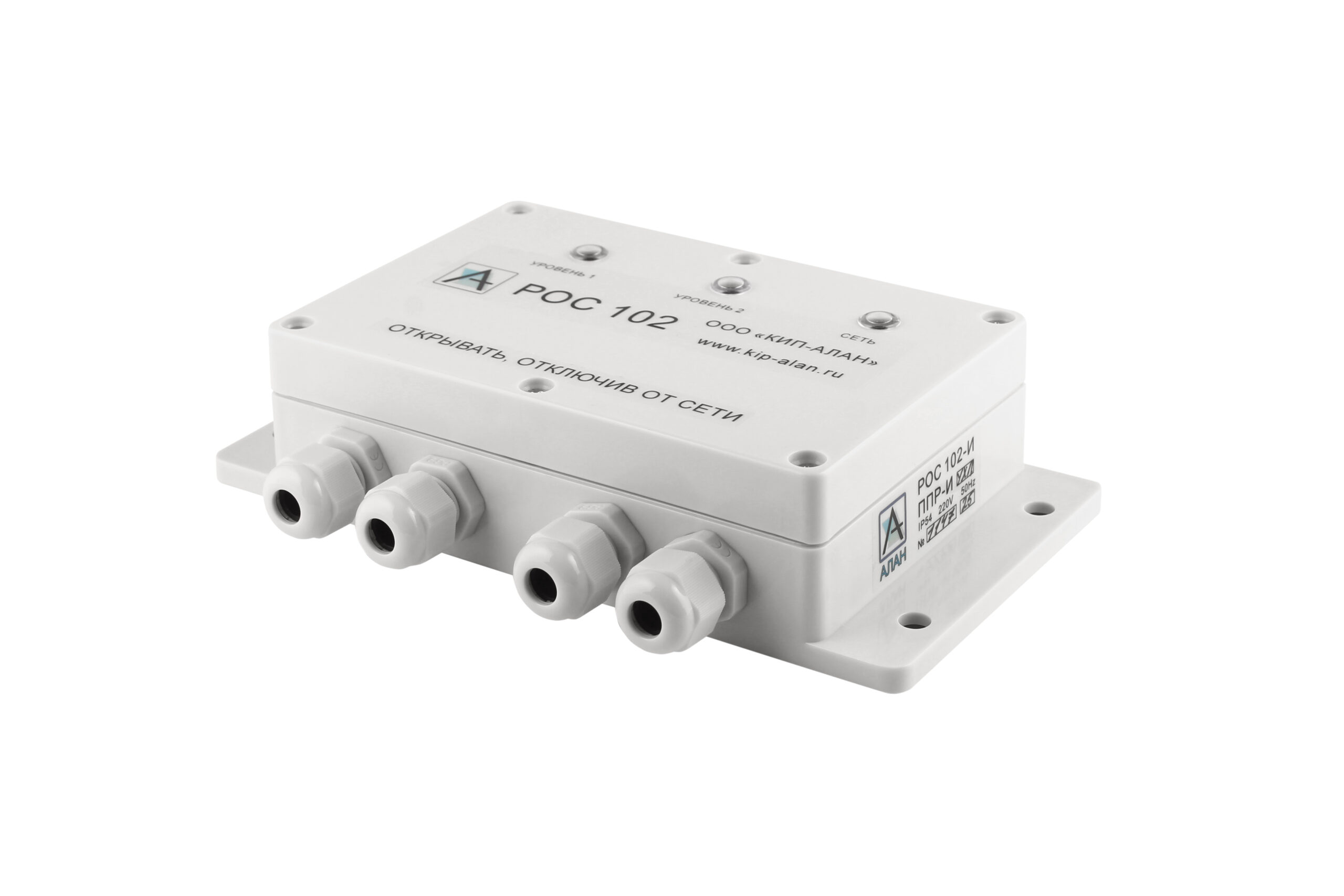

Сигнализаторы обеспечивают релейные выходные сигналы и световую индикацию достижения заданных уровней. Датчики-реле уровня состоит из первичных преобразователей емкостного типа (далее — ПП) и передающего преобразователя (далее — ППР). Сигнализаторы имеют не взрывозащищенное (РОС 102) и взрывозащищенное (РОС 102-И) исполнения. ПП-И датчика-реле уровня РОС 102-И имеют маркировку взрывозащиты «0ExiаllCT6GaX» по ГОСТ 31610.0, соответствуют требованиям ГОСТ 31610.11 и могут устанавливаться во взрывоопасных зонах помещений и других установок согласно документам, регламентирующим применение электрооборудования во взрывоопасных зонах помещений и наружных установок. ППР сигнализаторов РОС 102-И имеют маркировку взрывозащиты «[ExiаGa]IIC», искробезопасные выходные цепи «iа» по ГОСТ 31610.0 и предназначены для установки вне взрывоопасных зон.
Пример записи сигнализатора общепромышленного исполнения с ПП модели 111, длинами погружаемых части 0,1 м и 0,25 м, климатическое исполнение УХЛ:
«Датчик-реле уровня РОС 102-111-УХЛ-0,1-0,25 ТУ 26.51.52-011-60208830-2021»
Пример записи сигнализатора взрывозащищенного исполнения с ПП модели 121 и длинами погружаемых части 0,25 м и 0,25 м, климатическое исполнение УХЛ:
«Датчик-реле уровня РОС 102-121И-УХЛ-0,25-0,25 ТУ 26.51.52-011-60208830-2021»
| Условное обозначение | Конструктивное исполнение | Длина ЧЭ, м | Физическое состояние, электрические свойства | Темпер., ОС | Раб.изб.давл., Pраб, МПа |
| РОС 102-111 РОС 102-111И | Стержневой неизолированный | 0,1-4,0 | Жидкая, сыпучая, неэлектропроводная | -100 +250 | 2,5 |
| РОС 102-121 РОС 102-121И | Стержневой изолированный | 0,1-4,0 | Жидкая, сыпучая, электропроводная | -100 +250 | 2,5 |
| РОС 102-161 РОС 102-161И | Цилиндрический неизолированный-Ф | 0,1-1,0 | Жидкая, неэлектропроводная в т.ч. сжиженные газы | -100 +100 | 2,5 |
| РОС 102-162 РОС 102-162И | Цилиндрический изолированный-Ф | 0,1; 0,25 | Жидкая, электропроводная Разделы сред (св.нефтепр/вода) | -100 +100 | 2,5 |
| РОС 102-181 РОС 102-181И | Цилиндрический неизолированный | 0,1-1,0 | Жидкая, неэлектропроводная в т.ч. сжиженные газы | -100 +100 | 2,5 |
| РОС 102-185 РОС 102-185И | Цилиндрический изолированный | 0,1; 0,25 | Жидкая, электропроводная Разделы сред (св.нефтепр/вода) | -100 +100 | 2,5 |
| РОС 102-191 РОС 102-191И | Тросовый неизолированный | 2,0-22,0 | Жидкая, сыпучая, неэлектропроводная | -40 +100 | — |
| РОС 102-193 РОС 102-193И | Тросовый изолированный | 2,0-22,0 | Жидкая, сыпучая,электропроводная | -40 +100 | — |
| Примечание: по согласованию с изготовителем допускается поставка приборов с длиной погружаемой части ЧЭ, отличающейся от приведенной в таблице. | |||||
Параметры питания:
— напряжение от 187 до 242 В (номинальное напряжение 220 В);
— частота переменного тока (50±1) Гц;
— напряжение питания постоянного тока 24 В±10.
Мощность, потребляемая приборами, В.А, не более 4
Предельная электрическая нагрузка на контакты выходных реле:
— постоянный ток, напряжение 30 В — 5, 8, 16 А;
— переменный ток, напряжение 250 В — 5, 8, 16 А.
Коммутируемая мощность для приборов взрывобезопасного исполнения, В.А, не более 150.
По степени защищенности от проникновения воды и пыли приборы соответствуют IP54 или IP65 по ГОСТ 14254-96.
Приборы устойчивы к воздействию климатических факторов внешней среды:
температуры окружающего воздуха в рабочем диапазоне:
— от минус 50 до плюс 60 °С для ПП;
— от минус 30 до плюс 50 °С для ППР.
Показатели надежности:
— вероятность безотказной работы приборов с учетом технического обслуживания, регламентируемого руководством по эксплуатации, за время 2000 ч, не менее 0,98;
— установленная безотказная наработка 40000 ч;
— средний срок службы приборов 12 лет.
| Наименование | Обозначение документа | Кол-во | Примечание |
| Преобразователь первичный |
ПП | 2 шт. | |
| Преобразователь передающий | ППР | 1 шт. | |
| Руководство по эксплуатации | ЛЕАМ.407522.002 РЭ | 1 экз. | Допускается прилагать 1 экз. на партию до 10 приборов, поставляемых в один адрес. |
| Паспорт | ЛЕАМ.407522.002 ПС | 1 экз. |
