Описание

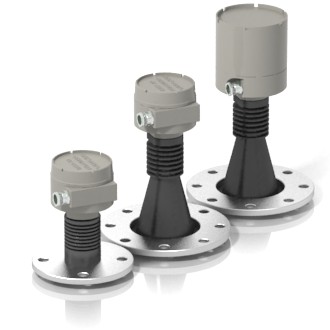

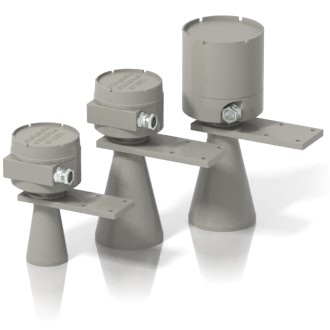

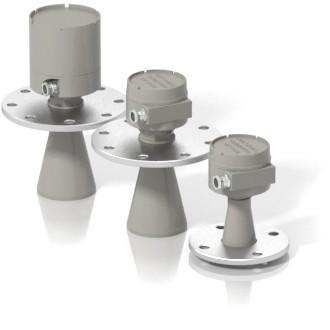

Уровнемеры радиоволновые взрывозащищенного исполнения УР 203Ех предназначены для бесконтактного непрерывного измерения уровня жидких, в том числе агрессивных (кислоты и щелочи), сыпучих и кусковых продуктов, в технологических резервуарах, танках, силосах, бункерах и т.п. стационарных объектах, а также для обмена информацией с другими техническими средствами автоматизированных систем управления (АСУ). Принцип действия уровнемера основан на облучении поверхности контролируемой среды радиоволновым сигналом СВЧ с периодически изменяющейся частотой. В результате взаимодействия излученного и отраженного сигналов возникает сигнал разностной частоты, пропорциональной расстоянию от антенны излучателя до поверхности продукта. После соответствующей обработки сигнала разностной частоты вырабатывается цифровой (кодовый) и токовый выходные сигналы, пропорциональные текущему значению измеряемого уровня.
| ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ | |
| Диапазон измерения | 0,5 — 30м |
| Параметры контролируемой среды: | |
| давление | до 1,6 МПа |
| температура | -40…+150°С |
| Напряжение питания постоянного или переменного тока | 24 ± 2,4 В |
| Потребляемая мощность, В·А, не более | 5 |
| Выходные сигналы | |
| цифровой | по стандарту RS 485 (протокол Modbus) |
| токовый | 4 —20 мА |
| сопротивление нагрузки, не более | 0,5 кОм |
| Длина кабельной линии связи для передачи выходных сигналов | до 1000 м |
| Пределы допускаемой основной погрешности | ±1 см |
| Параметры окружающего воздуха при эксплуатации: | |
| температура | от -40 до +50 °С |
| относительная влажность | до 95% (при 35 °С) |
| Степень защиты от пыли и воды, обеспечиваемая оболочкой | IP66 |
| Взрывозащита: | |
| вид | взрывонепроницаемая оболочка |
| маркировка | 1ЕхdIIВT3 |
| Показатели надежности | |
| наработка на отказ, не менее | 105 ч |
| средний срок службы | 14 лет |
| Для заказа необходимо заполнить ОЛ | |
